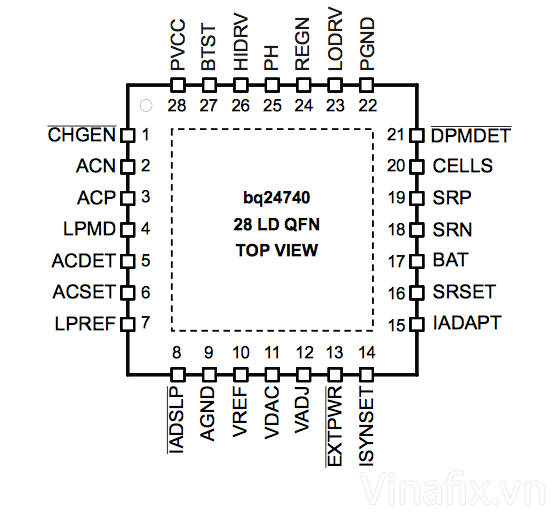

Name | No | Function
CHAGEN |1| Cho phép xạc khi chân này có mức thấp. (không Battery 3.3V, có Battery 0V lệnh OK).
ACN |2| Nối đến đầu âm của điện trở cảm biến dòng từ Adapter
ACP |3| Nối đến đầu âm của điện trở cảm biến dòng từ Adapter
LPMD| 4| Low Power Mode Detect - Dò điện áp mức thấp, chân này phát hiện điện áp vào dưới mức cho phép thì ngắt xạc.
ACDET |5| Dò điện áp vào, chân này nhận biết có nguồn AC đủ điện áp đi vào.
ACSET |6| Thiết lập dòng đầu vào cho Adapter, chân này được điều khiển từ IC - SIO
LPREF |7| Low Power Ref - Chân thiết lập mức điện áp thấp cho phép mạch xạc hoạt động.
IADSLP |8| Chân kích hoạt tính năng đi vào chế độ nghỉ khi phát hiện không có Adapter cắm vào máy.
AGND |9| Mass của mạch Analog
VREF |10| Điện áp chuẩn 3,3V tạo ra để dùng vào việc phát hiện mức điện áp đầu vào.
VDAC |11| Thiết lập điện áp tham chiếu đầu vào
VADJ |12| Chân điều khiển điện áp xạc, chân này nhận lệnh VCTRL từ IC điều khiển SIO tới
EXTPWR |13| Chân báo có nguồn Adapter, khi nguồn Adapter đủ điện áp thì chân EXTPWR sẽ có mức thấp.
ISYNSET |14| Đấu qua trở thoát mass
IADAPT |15| Chân báo dòng xạc vào Pin báo về IC điều khiển SIO
SRSET |16 |Điều khiển dòng xạc vào Pin, lệnh này từ IC điều khiển nguồn SIO
BAT |17| Chân nối với điện áp BATT của Pin.
SRN |18| Chân nối với đầu âm điện trở cảm biến dòng xạc
SRP |19| Chân nối với đầu dương điện trở cảm biến dòng xạc.
CELLS| 20| Chân thay đổi số Cell của Pin, mức thấp ứng với 3 Cell, mức cao ứng với 4 Cell, tín hiệu này được báo từ Pin về.
DPMDET |21| Quản lý nguồn động
PGND |22 |Chân mass
LODRV |23| Chân dao động ra điều khiển đèn Mosfet dưới
REGN |24| Chân lấy ra điện áp 6V để cấp điện cho chân BTST
PH |25| Chân kết nối đến điểm giữa hai đèn công suất
HIDRV| 26| Chân dao động ra điều khiển Mosfet trên.
BTST |27| Chân tăng điện áp cấp cho OP Amply trong tầng thúc
PVCC |28| Chân nguồn cung cấp nối với điện áp B+
